一、系統簡介
礦用主扇風機自動監控系統采用總線工業控制系統，集中了工控機、PLC、智能數據采集、計算及控制、圖形顯示、圖像監控、網絡通訊等先進技術。具有圖形顯示運行狀態和集中顯示各種信息數據、自動記錄歷史數據、自動生成數據報表，異常報警及保護停機、信息聯網、打印等功能是一套功能全面、高可靠性、通用性強、開放性好的高性能監控系統。該系統具有可靠性高、處理速度快、監測精度高操作方便，維護費用小等優點。
二、系統功能
1）集中控制功能。實現系統聯鎖、起、?？刂?、保護、通風機工作狀態在線監測及數據通訊等功能。同時，為保證PLC退出或故障時系統仍能安全運行，系統具備完整的手動控制及電機、風機軸承以及電機定子溫度等顯示報警儀表；
2）對通風機工作狀態進行在線監測。采集、顯示通風機房各設備運行的工藝參數、電氣參數、電氣設備運行的狀況。監測參數包括風機的入口靜壓、風量、瓦斯濃度、風機軸承溫度、電機軸承溫度、電機繞組溫度、風機振動、電機功率、電流、電壓功率因數，風機閘門開關狀態，制動器開關狀態、風機主電機開停信號及正反轉信號，高壓柜斷路器合、分間位置、彈簧機構儲能狀態、接地開關及實驗位置、故障報警、事故跳閘、保護裝置異常等信號。實時顯示風機運行的工況點和效率；

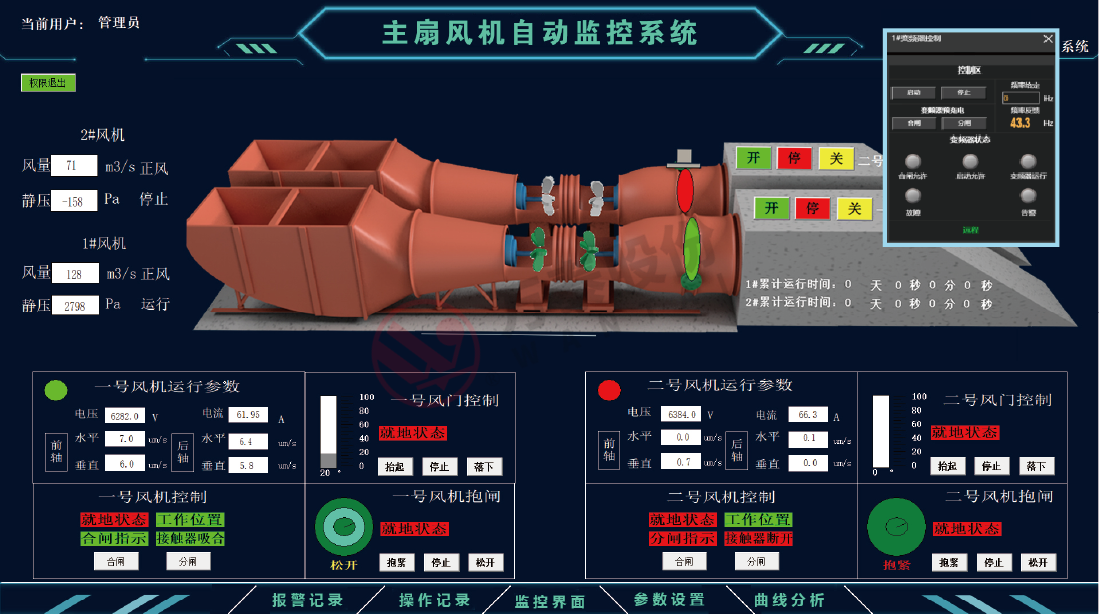

3）能實時監測數據，并以動態圖形及數字顯示，并可繪制風機性能的特性曲線，通過打印機輸出；
4）各種監測數據的存儲及查詢。系統共保存距當天365天的數據，其中每小時的數據存儲的是一小時的平均值，并記錄了一天內各種監測數據的平均值以及一天24小時的各參數的變化趨勢圖；
5）可實現各工況點顯示、事故報警及追憶功能。可在風機的性能曲線上顯示通風機運行的工況點，風機運行出現異常時，系統能在各相關界面給予報警提示，并把距當前時刻一小時內的各種參數及日期、時間等進行記錄，以便事后分析；
6）可實現對高壓電控柜超壓、欠壓、過流、過載、漏電監測、報警及反控；
7）系統具有故障自診斷功能、并對故障進行分析和判斷。打印運行報表(班、日、月、年)和報警、故障實時報表；
8）與礦井調度室聯網:將通風機房各臺設備運行的狀況通過高速工業以太網實時地傳送至礦井調度中心；
9）對于電機兩端軸承、電機定子 (三相)、風機兩端軸承承溫度均采用雙重監控。
三、系統特點
1）系統可快速、準確實時監測設備運行參數，包括溫度、壓力、流量、電壓、電流、功率、電量等重要參數，對運行監測參數進行快速分析處理，發現異常情況及時報警及保護動作，防止造成重大安全事故；
2）以動態圖形顯示設備運行狀態，直觀明了，便于觀看；
3）系統采用工業級的計算機和模塊化智能數據采集裝置，滿足在惡劣的環境中長期穩定可靠的不間斷運行，并且一套系統可同時監控多臺設備；
4）計算機監控系統的應用，實現了遠方數據監測、控制監控等功能滿足現場實現無人職守的工作條件；
5）以數字顯示、模擬儀表、趨勢曲線、報表等多種形式顯示設備運行數據，并自動存入數據庫長期保存，可以隨時查閱，保證了數據的真實性、有效性，降低了人為因素造成的影響，有利于幫助制定完善的經濟運行方案和及時發現故障隱患，防患于未然；
6）系統具有遠方控制功能，在遠方計算機上可手動/自動直接控制風機的啟/停，控制設有安全權限，防止隨意操作；
7）監測系統可以通過數據傳輸網絡將現場與礦局域網連接起來，實現遠方對設備進行控制、數據瀏覽等，提高了監控效率，適應全礦乃至全局的信息化管理的要求，保證了通風系統遭遇故障時應急預案的及時展開；
8）維護方便，運行費用低。系統擴展方便，可根據需要隨時增減節點，滿足企業全方位的需求。
